Testador de relé

Testador para verificar relés

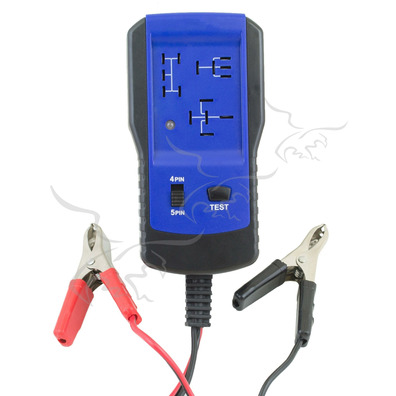

Os relés são peças fundamentais na operação de circuitos, tanto no setor automotivo quanto no setor eletrônico em geral. Com este testador você pode testar relés com quatro e cinco conectores de diferentes formatos.

Ele é alimentado pela bateria do carro e possui um indicador luminoso que detalha o status do relé. Sua forma de uso é muito simples:

1. Conecte o testador à bateria. Grampo preto no terminal negativo e grampo vermelho no terminal positivo.
2. Conecte o relé de 4 ou 5 pinos a um dos 3 acopladores disponíveis.
3. Pressione o botão "teste".
4. O testador verificará o relé e a luz acenderá: Cor verde OK - cor vermelha sintoma de mau funcionamento
5. Este teste verifica a consistência do relé e gera 10 aberturas e fechamentos de contatos para verificar a conexão.
6. Desconecte o testador de bateria

Detalhes técnicos dos testadores de relés:

• Indicado para uso com baterias de 12 V (Tensão de operação 11-15 V)

• Opção para testar relés de 4 e 5 pinos
• Luz indicadora Verde: Positivo / Normal
• Luz indicadora Vermelha: Negativo/Anormal
• Indicado para testar resistências de bobina superiores a 20 OHMS
• Fabricado de acordo com os regulamentos CE
